  网线,计算机领域最常用的配件之一,很多时候,网线的存在被我们忽略,甚至在众多计算机硬件中毫不起眼。它作用于多客户端组建网络,使用交换机、路由器、网卡等设备进行传输,随着网络传输的效率被有心人察觉,网线的重要性也开始凸显。阅读下文了解双绞线(网线)常用种类的区别详解

什么是超五类网线?双绞线(网线)常用种类的区别详解

  Part1:了解网线小常识-网线的种类

  双绞线常见的有3类线,5类线和超5类线、6类线,以及最新的7类线。前者线径细而后者线径粗,型号如下:

什么是超五类网线?双绞线(网线)常用种类的区别详解

  一类线:主要用于传输语音(一类标准主要用于八十年代初之前的电话线缆),不同于数据传输。

  二类线:传输频率为1MHZ,用于语音传输和最高传输速率4Mbps的数据传输,常见于使用4MBPS规范令牌传递协议的旧的令牌网。

  三类线:在ANSI和EIA/TIA568标准中指定的电缆,该电缆的传输频率16MHz,用于语音传输及最高传输速率为10Mbps的数据传输主要用于10BASE--T。

  四类线:该类电缆的传输频率为20MHz,用于语音传输和最高传输速率16Mbps的数据传输主要用于基于令牌的局域网和 10BASE-T/100BASE-T。5)

  五类线:该类电缆增加了绕线密度,外套一种高质量的绝缘材料,传输率为100MHz,用于语音传输和最高传输速率为100Mbps的数据传输,主要用于100BASE-T和10BASE-T网络。这是最常用的以太网电缆。

  超五类线:超5类具有衰减小,串扰少,并且具有更高的衰减与串扰的比值(ACR)和信噪比(StructuralReturn Loss)、更小的时延误差,性能得到很大提高。超5类线主要用于千兆位以太网(1000Mbps)。

  六类线:该类电缆的传输频率为1MHz~250MHz,六类布线系统在200MHz时综合衰减串扰比(PS-ACR)应该有较大的余量,它提供2倍于超五类的带宽。六类布线的传输性能远远高于超五类标准,最适用于传输速率高于1Gbps的应用。六类与超五类的一个重要的不同点在于:改善了在串扰以及回波损耗方面的性能,对于新一代全双工的高速网络应用而言,优良的回波损耗性能是极重要的。六类标准中取消了基本链路模型,布线标准采用星形的拓扑结构,要求的布线距离为:永久链路的长度不能超过90m,信道长度不能超过100m。

  超六类线:超六类线是六类线的改进版,同样是ANSI/EIA/TIA-568B.2和ISO 6类/E级标准中规定的一种非屏蔽双绞线电缆,主要应用于千兆位网络中。在传输频率方面与六类线一样,也是200~250 MHz,最大传输速度也可达到1 000 Mbps,只是在串扰、衰减和信噪比等方面有较大改善。

  七类线:该线是ISO 7类/F级标准中最新的一种双绞线,它主要为了适应万兆位以太网技术的应用和发展。但它不再是一种非屏蔽双绞线了,而是一种屏蔽双绞线,所以它的传输频率至少可达500 MHz,是六类线和超六类线的2倍以上,传输速率可达10 Gbps。双绞线可分为非屏蔽双绞线(UTP=UNSHIELDED TWISTED PAIR)和屏蔽双绞线(STP=SHIELDED TWISTEDPAIR)。屏蔽双绞线电缆的外层由铝铂包裹,以减小辐射,但并不能完全消除辐射,屏蔽双绞线价格相对较高,安装时要比非屏蔽双绞线电缆困难。非屏蔽双绞线电缆具有以下优点:无屏蔽外套,直径小,节省所占用的空间;重量轻,易弯曲,易安装;将近端串扰减至最小或加以消除;具有阻燃性;具有独立性和灵活性,适用于结构化综合布线。

  超五类和六类网线区别

  在局域网中常见的网线主要有双绞线、同轴电缆、光缆三种。 双绞线,是由许多对线组成的数据传输线。它的特点就是价格便宜,所以被广泛应用,如我们常见的电话线等。它是用来和RJ45水晶头相连的。它又有STP和UTP两种,我们常用的是UTP。

  Part2:掌握网络选购方法 确保上网质量

  网线材质哪种好?

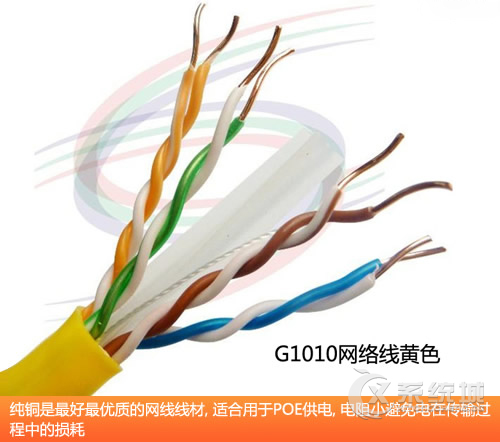

  1、纯铜

  此类网线为最好的网线,同等情况下铜的电阻第二小,所以可以做优质的线材。并且适合用于POE供电,电阻小可以避免电在传输过程中的损耗。

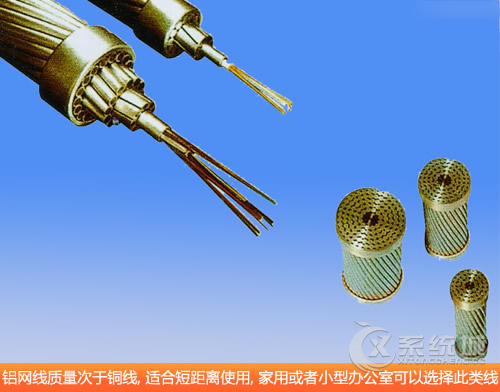

  2、铝线

  此类网线质量次于铜线,但短距离使用也没用很大的问题,所以家用或者小型办公室的终端-----交换机的线路可以选择此类线。此类线仅适合短距离POE供电,因为电阻比铜线大。

  3、铜包铝线

什么是超五类网线?双绞线(网线)常用种类的区别详解

  此类网线在铝线外面电镀了一层铜,因为趋肤效应,对铝线的导电能力有一定提升。但是此类线同样仅适合短距离POE供电,同样因为电阻较大。

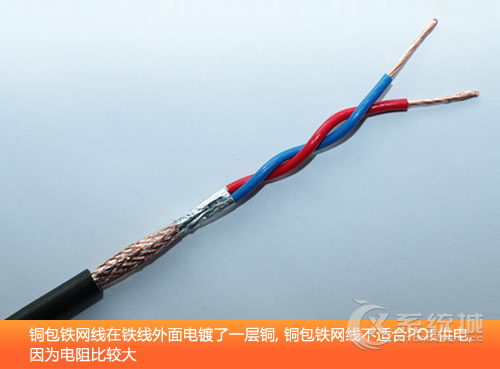

  4、铜包铁线

什么是超五类网线?双绞线(网线)常用种类的区别详解

  此类网线在铁线外面电镀了一层铜,因为趋肤效应,对铁线的导电能力有一定提升。但是此类线不适合POE供电,因为电阻较大。

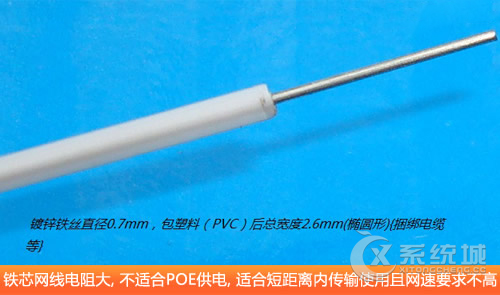

  5、铁芯线

什么是超五类网线?双绞线(网线)常用种类的区别详解

  此类网线电阻较大,仅适合短距离内传输且对网速要求不高的情况下使用。此类线不适合POE供电,同样因为电阻较大。

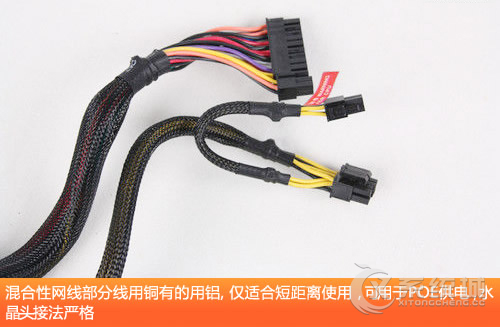

  6、混合性线材

什么是超五类网线?双绞线(网线)常用种类的区别详解

  此类网线里面部分线使用铜部分线使用铝,仅适合短距离使用,可用于POE供电,但是制作水晶头的时候必须严格按照线序制作,否则铜线不能被用于供电,将增大电阻,影响供电效果。

什么是超五类网线?双绞线(网线)常用种类的区别详解

  网线哪种好 网线选购方法

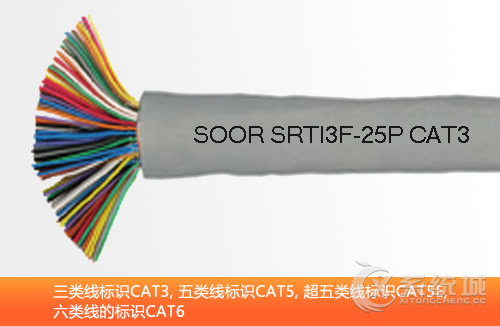

  1、从网线标识上辨别

什么是超五类网线?双绞线(网线)常用种类的区别详解

  三类线的标识是“CAT3”,带宽10M,适用于十兆网基本已淘汰;五类线的标识是“CAT5”,带宽100M,适用于百兆以下的网;超五类线的标识是“CAT5E”,带宽155M,是主流产品;六类线的标识是“CAT6”,带宽250M,用于架设千兆网,是未来发展的趋势。真正的5类线在线的塑料包皮上印刷的字符非常清晰、圆滑,基本上没有锯齿状。假货的字迹印刷质量较差,有的字体不清晰,有的呈严重锯齿状。

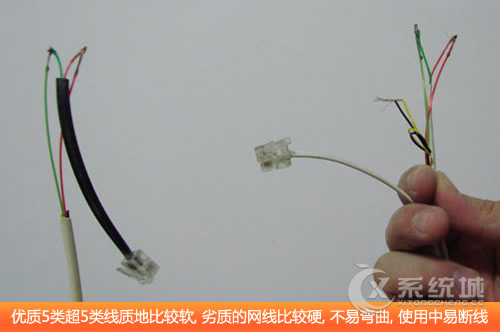

  2、用手感觉

什么是超五类网线?双绞线(网线)常用种类的区别详解

  如果通过“看”的方法仍不能判别的话,可以进一步通过“摸”的方法来感觉真假5类/超 5类线在材料上的差别。真5类/超5类线质地比较软,这主要是为了适应不同的网络环境需求,双绞线电缆中一般使用铜线做导线芯,比较软(因为有些网络环境可能需要网线进行小角度弯折,如果线材较硬就很容易造成断路。);而一些不法厂商在生产时为了降低成本,在铜中添加了其他的金属元素,做出来的导线比较硬,不易弯曲,使用中容易产生断线。

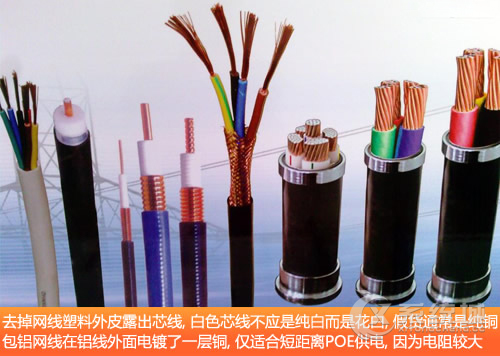

  3、用刀割

什么是超五类网线?双绞线(网线)常用种类的区别详解

  这一步只需用剪刀去掉一小截线外面的塑料包皮,使露出4对芯线。在这里我们还是通过 “看”的方法来进一步判别,真5类/超5类线4对芯线中白色的那条不应是纯白的,而是带有与之成对的那条芯线颜色的花白,这主要是为了方便用户在制作水晶头时区别线对。而假货通常是纯白色的或者花色不明显。还有一点就是4对芯线的绕线密度,真5类/超5类线绕线密度适中,方向是逆时针。假线通常密度很小,方向也可能会是顺时针(比较少),这主要是因为在制作方面比较容易,这样生产成本也就小了。

  4、用火烧

什么是超五类网线?双绞线(网线)常用种类的区别详解

  你可以将双绞线放在高温环境中测试一下,看看在35℃至40℃时,网线外面的胶皮会不会变软,正品网线是不会变软的,假的就不一定了;还有真的网线外面的胶具有阻燃性,而假的有些则不具有阻燃性,不符合安全标准,购买时不妨试试。

  以上便是关于双绞线(网线)常用种类的区别详解,正如近些时日Facebook与微软联手铺设横贯大西洋网络电缆。网线的传输意义可能在个体中不太体现,强如现有网络环境,也需要“庞大”的传输网线。
