  机箱是我们组建一台计电脑主机必备的硬件安装框架。我们都知道,若要一个空间获得空气,就需要一个窗户,若是需要空气流通就需要两个窗户形成风道,主机也是如此,硬件在工作时所散发的热量需要向外部排出,以让硬件不至于过热而停止工作。所以主机预置的出厂设计尤为重要。阅读下文了解电脑机箱风道3种设计对比

机箱风道应该怎么走?电脑机箱风道3种设计对比

  机箱内部风扇可以分为2个区域:一个是入风口;一个是出风口。最好的机箱风扇安装方法是在机箱的前方,或者是侧面安装1或2个风扇,作为入风口,再去机箱的后方安装1-3个风扇作为出风口,一进一出带动机箱内部空气形成对流,这样就会把热量传递出去从而达到很好的散热效,以下我们先来一起看看机箱内部热源分布图:

机箱风道应该怎么走?电脑机箱风道3种设计对比

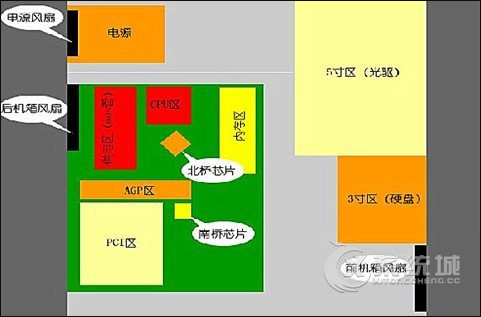

机箱内部发热源分布图

  如上图,在电脑机箱内部,发热量比较高的CPU区域、显卡区域以及硬盘等区域,红色区域为高温区,也就是我们CPU和供电区域。同时可以看到机箱内有前机箱风扇、后机箱风扇、电源风扇这三个位置为主要出风口,机箱风扇只能安装到这些位置。

  如果只有一个散热风扇的话,那么我们只能采用单机箱风扇安装了。如果想仅靠单个风扇来抽机箱外部的冷风来散热的话是不适合装在机箱后面的,如上图大家也可以看到抽进内存的风流只进过了CPU就由电源风扇送出,所以其他部分并没有得到有效的散热,从而达不到整体机箱内存温度的降低,所以这种方法并不合理。如果网友们想选购单个风扇的话,建议还是采用抽风的形式装在机箱前部,或者送风的形式装在机箱后部。

机箱风道应该怎么走?电脑机箱风道3种设计对比

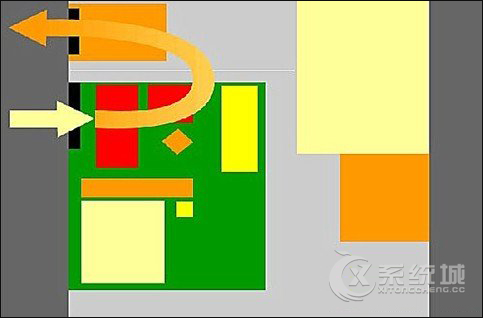

单机箱风扇安装示意图

  如果有两个后者以上双机箱风扇又该如何安装呢?其实双风扇可以从机箱前部分吸风然后通过后部及电源风扇来送出内部各个部件的热量,如下图:

机箱风道应该怎么走?电脑机箱风道3种设计对比

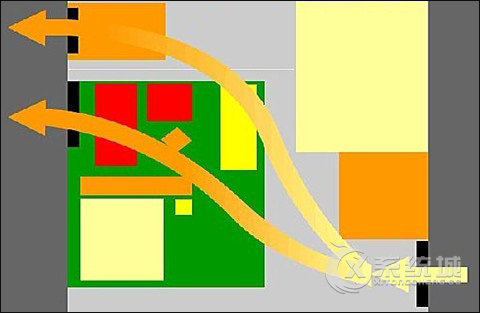

双机箱风扇安装示意图

  通过以上简单的风扇内部风道原理介绍,相信大家对于风道已经有所了解,下面我们再来看看目前最常见的三种机箱风道,看看到底哪种更适合你。

机箱风道应该怎么走?电脑机箱风道3种设计对比

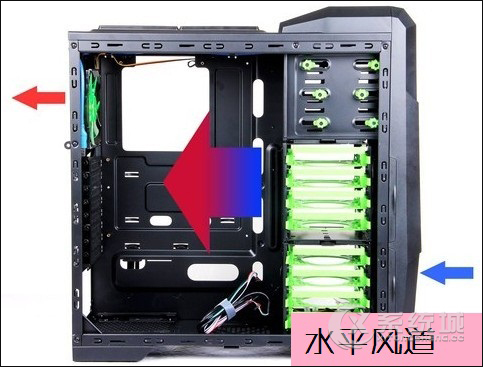

机箱水平风道示意图

机箱风道应该怎么走?电脑机箱风道3种设计对比

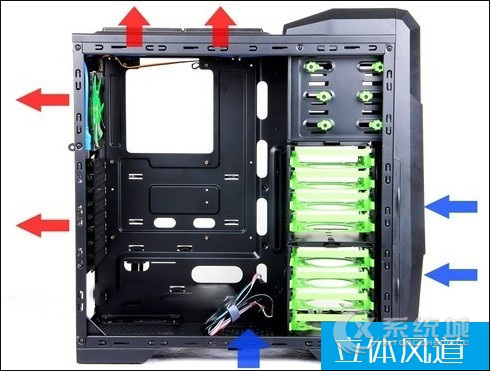

机箱立体风道示意图

机箱风道应该怎么走?电脑机箱风道3种设计对比

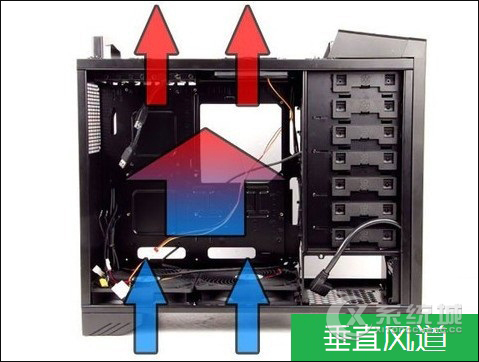

机箱垂直风道示意图

  看完以上经典的三种机箱风道示意图,你觉得哪种机箱风道散热比较好呢?下面我们再为大家附上媒体的权威评测图:

机箱风道应该怎么走?电脑机箱风道3种设计对比

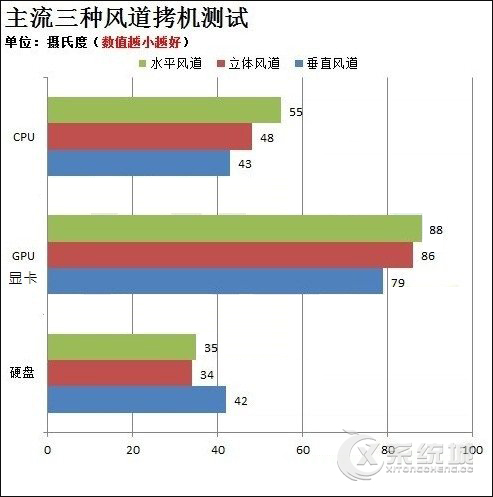

水平风道、立体风道、垂直风道散热对比

  通过上面的温度数据对比我们看到垂直风道的温度相对较低,并且是这三种风道中所需费用最高的。通过上面的一组对比数值我们可以总结出一下几点:

  1、垂直风道散热好:从实际上效果来看,垂直风道自然散热效果确实占据优势。由于这样的机箱只有一个品牌具备相信熟知DIY的玩家一定了解,这样机箱的硬盘位位于背板上,因此的到很好散热效果,因此出硬盘温度高之外,CPU、GPU的降温效果,确实很好,并且优于其他结构设计机箱。

  2、立体风道散热需多风扇:通过上面的风道示意图我们可以看到机箱内的5个风扇位全部使用了风扇,这样才能组建出散热良好的立体风道,对于玩家们需要下一些本钱购买风扇,同时多风扇的使用对于噪音来说新对也会比较大,这就需要玩家们根据自己的需求来选择风扇了。

  3、实用的水平风道:对于选择水平风道的玩家来说,他们的平台发热量并不是很高,同时他们不需要太好的散热表现。往往选择这样的风道也是由机箱内原有风扇来定,小白级的玩家通畅会使用这样经济实用的风道。

  以上便是关于电脑机箱风道3种设计对比示例。当然,用户也可以让计算机硬件暴露在室内,也就是裸机运行,避免风道的设计,直接排热,但长时间将硬件暴露在光线下容易老化,落尘也不容易清理,最终还是会回归机箱的,不是吗。
