电路仿真软件哪个好?五款好用的电路仿真软件推荐下载

编辑:xiaogao 2019-12-16 09:44:38 来源于:系统城 1. 扫描二维码随时看资讯 2. 请使用手机浏览器访问: http://wap.xtcheng.cc/xtjc/20537.html 手机查看

  电路仿真软件具有大量的电子元器件,还有各种虚拟仪器、仪表等等,它可以对电子电路进行模拟,是一款非常实用的电子工程类软件,很大程度的提高设计效率以及节省成本,用来分析各种复杂的电路,现在电路仿真软件层出不穷,很多用户不知道如何选择,下面小编就为大家整理一些好用的电路仿真软件,有需要的快来下载体验哦。

一、RFsim99(射频仿真软件)

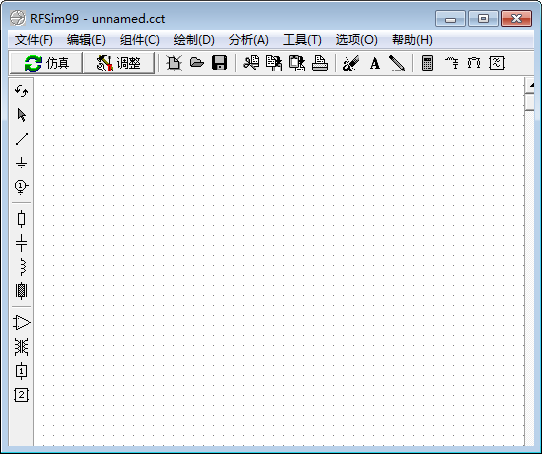

  RFsim99 for win7 64位,亲测完美运行,rfsim99中文绿色版能添加电阻、电容、电厂、传输线、变压器等无源元件,添加运算放大器有源元件,用于仿真调整射频分析电路。

电路仿真软件哪个好?五款好用的电路仿真软件推荐下载

  软件特色

  1,操作简单,学几分钟就会用(英语不好的工程师例外)。

  2,该软件只能对稳定系大于K>1的高频微波管仿真(一槃来说增益大的高频微波管总是在它的低端呈潜在不稳定的),如遇潜在不稳定,请先用SMITH V2.0等小工具软件进行稳定化处理。

  3,该软件有个缺限,就是自动优化设计方面不太好,如果你用自动优化,那么你设计出来的产品会在生产时出现很多废品 。所以你在使用这个软件时千万不要偷懒让程序来自动优化。

  下载地址:RFsim99

二、CADe SIMU(电气制图模拟软件)

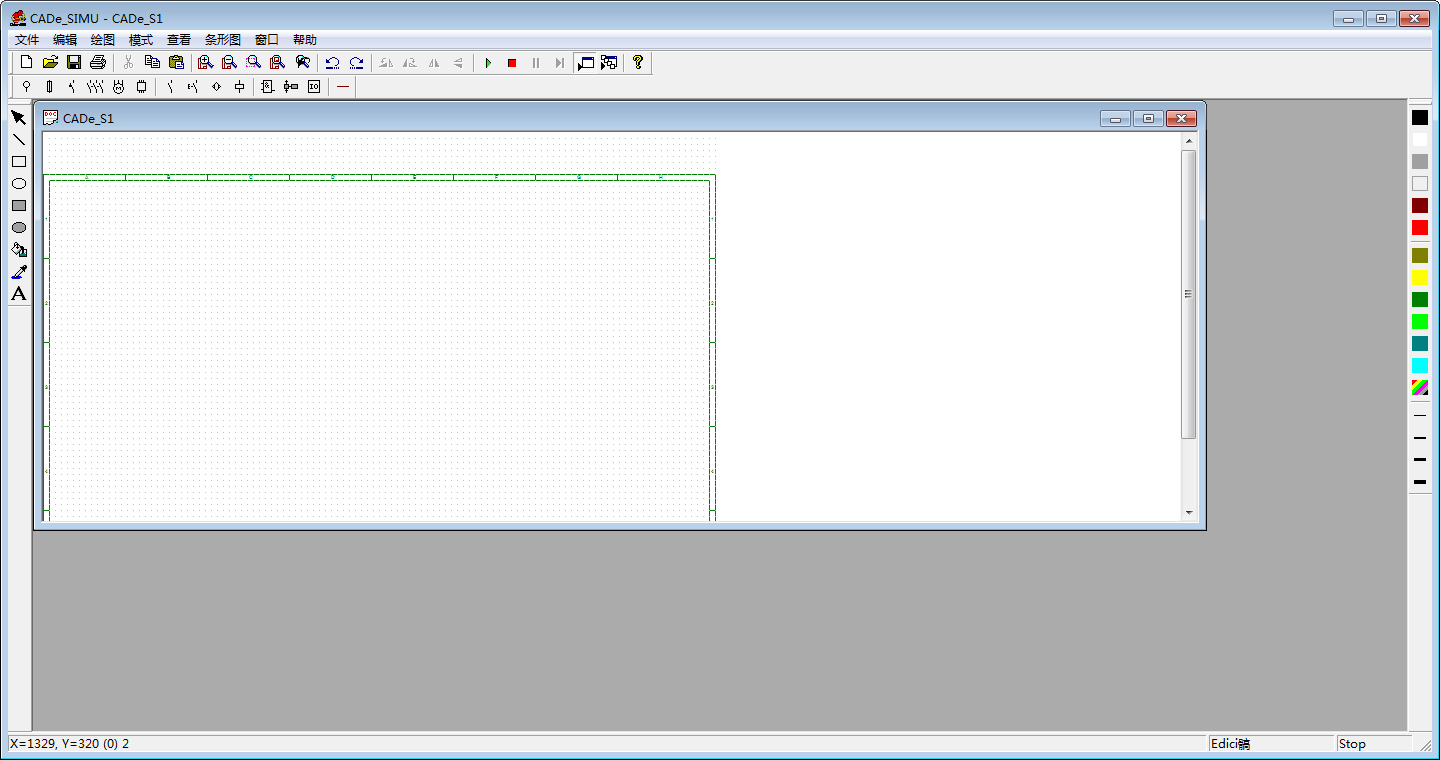

  CADe_SIMU是一款优秀的模拟电气电路仿真软件,提供各种常用的电气电路元件符号,用户可以直接调用,帮助用户轻松绘制电气电路图,并可以模拟运行,支持单步模拟,丰富的工具栏无疑可以让用户提高工作效率。

电路仿真软件哪个好?五款好用的电路仿真软件推荐下载

  基本简介

  我从事电气行业,很多电路图通常没有机会联系,所以我收集了各种软件来模拟。 通常,这个可以根据您自己的要求设计电路并模拟操作。 这个软件效果最好。

  同时,它还带有PDF版本的相应软件组件符号使用说明的简短版本,可以在使用方便时快速找到相应的活力符号。

  每个出版社的电路接线图是200列和300列。 详细解释了电路原理。 在使用过程中,检查故障,使用仿真软件的效果非常好。

  功能介绍

  CADe_SIMU是模拟电路的仿真软件。 它可以打开CAD格式电路图,创建新的电气图,并拥有丰富的工具栏,可以显示电源保险丝,隔离开关,接触器开关和电机电气部件,显示器接触开关按钮,电子设备。 原件和接触器线边等工具。

  下载地址:CADe SIMU

三、PowerWorld Simulator(电路仿真软件)

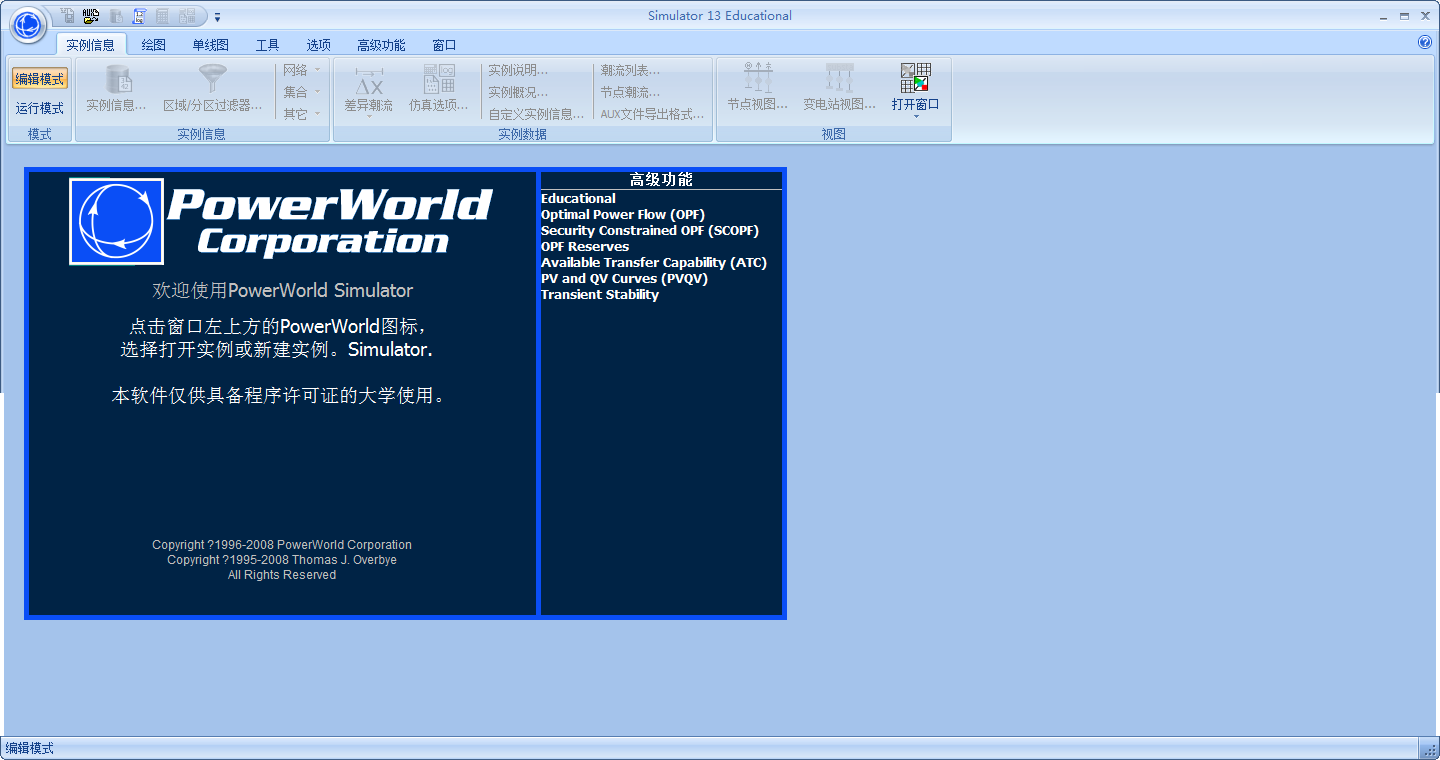

  PowerWorld Simulator是一款功能强大的开放式电力分析工具,PowerWorld中文版支持可视化的潮流计算和展示,具有潮流计算,短路计算,暂态稳定仿真功能。

电路仿真软件哪个好?五款好用的电路仿真软件推荐下载

  软件特色

  PowerWorld Simulator 13版采用全新的Ribbon界面替换以往的菜单栏和工具栏,程序的实例信息浏览也更加方便快捷。点击窗口左上方的PowerWorld图标,选择打开实例或新建实例。

  PowerWorld 模拟器与用户的交流大多借助鼠标来完成,其界面遵循使用鼠标的惯例。一般来说,用鼠标左键可直接修改、控制系统中的设备,右键可用来查看某一设备的详细信息或可选项的列表视图。另外还规定了鼠标的一些特殊用法。

  PowerWorld 模拟器的常用模式有两种:编辑模式和运行模式。编辑模式用来创建新模型或修改已存在的模型;而运行模式则用来模拟演示所创立的系统。通过点击程序栏的EDIT MODE ( 编辑模式) 和RUN MODE(运行模式) 按钮,可在两者之间随意切换,但每种模式中菜单的命令是不同的。

  PowerWorld 模拟器的诸多功能可通过使用工具栏来完成。工具栏中还包括不少控制栏,它们均可通过鼠标来激活。工具栏共有8个,如下图所示,自左到右,自上到下依次为:

  文件栏:通过本栏可进行存盘、打印、读取等操作。本栏也提供了联机帮助和模型查错

  工具。PowerWorld 模拟器允许用户用几种不同的格式存储系统模型。选择主菜单File 中的Save As 项可出现对话框,在对话框左下角存储文件类型一栏中可选择所需的保存格式。模拟器能以多种二进制格式(默认值) 、多种PTI 版本所用的原始数据类型、IEEE 通用格式等来存储模型。

  下载地址:PowerWorld Simulator

四、ADI DiffAmpCalc

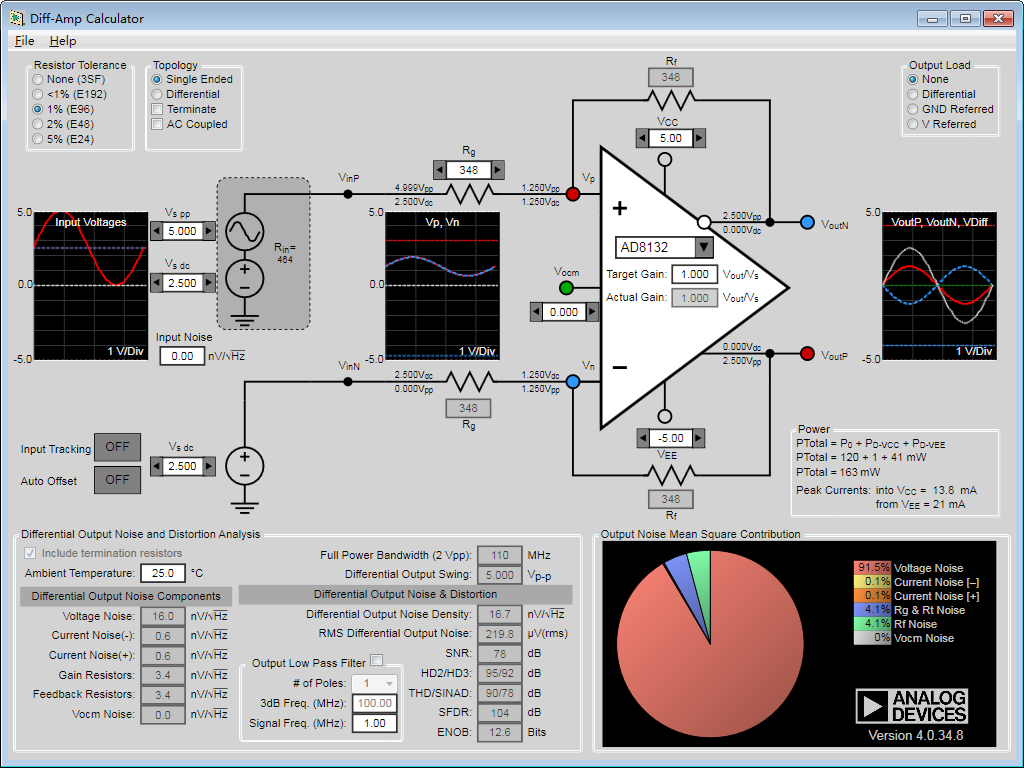

  ADI DiffAmpCalc是ADI推出的一款差分放大器电路设计软件,即“Diff-AMP Calculator”,它是一个内置差错检测功能的交互式设计和参数仿真工具,可以仿真模拟差分放大器,并拥有强大的自动化计算功能,从而能够轻松确定增益、终端电阻、功耗、噪声输出及输入共模电压的最佳水平,为电子工程师提供高效且直观的工具,有效减少设计风险。

电路仿真软件哪个好?五款好用的电路仿真软件推荐下载

  功能介绍

  1、使耗时的计算自动化,以便确定增益、终端电阻、功率耗损、噪声输出及输入共模电压范围。

  2、内置误差检测,可防止共模差分放大器问题进入设计环节。

  3、可以创建无限的“what if(假设)”情况进行实时分析。

  4、配有用户友好的直观图形用户界面(GUI),提供交互式控制面板。

  5、使用简单的“点击”方式,便于灵活选择ADI差分放大器、各种输出负载配置和电阻容差。

  下载地址:ADI DiffAmpCalc

五、ADIsimPE(电路仿真软件)

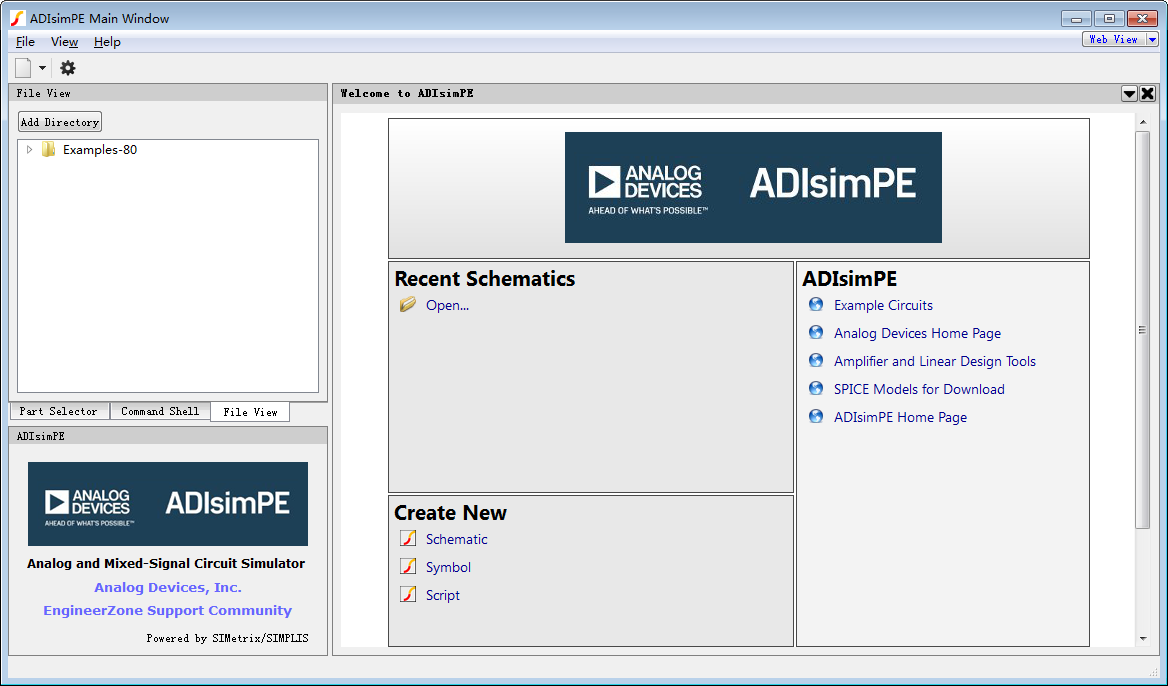

  ADIsimPE是ADI推出的一款电路仿真软件,由SIMetrix/SIMPLIS仿真器供电,主要用于模拟和混合信号电路设计和开发,并且支持SIMetrix和SIMPLIS两种仿真引擎。

电路仿真软件哪个好?五款好用的电路仿真软件推荐下载

  其中,SIMetrix模式适合用来仿真通用非开关电路,完美兼容Pspice,用于工业标准SPICE模型中;SIMPLIS模式也就是仿真分段线性系统,可仿真开关电路的工作情况,相比标准SPICE极大地改善了稳定性、速度和精度,比较适合适合开关电源、PLL和ADC/DAC应用。

  功能介绍

  1、可选择基于SPICE或SIMPLIS的仿真引擎。

  2、SIMPLIS可提供开关电路的高速仿真和AC分析功能。

  3、丰富的ADI IC模型和应用原理图库。

  4、精确的/经过验证的IC模型和电路行为。

  5、全面的原理图绘制和编辑功能,能够轻松查看和分析波形。

  6、与ADIsimPower设计工具无缝集成,造就完善的虚拟原型开发功能。

  下载地址:ADIsimPE
