HTC字符叠加视频分配器配置软件（网络字符叠加器） V5.0 绿色版

　　HTC字符叠加视频分配器配置软件是一款由深圳华天成提供的一款适用于各类电视安防监控系统的软件，这款软件可以帮助用户用一台PC机对要叠加的字符进行全屏幕插入/编辑，然后烧录到该视分器板上的EEPROM芯片中长期保存、显示、并可多次反复改写，整个编辑、写录过程只需几分钟即可完成。

软件介绍

　　华天成视频分配器（含字符叠加），接入16路视频信号，输出32路原味图像信号，本产品采用专用视频运算放大器技术，视频信号经过分配的同时，可实现一定的相位校正，在一定程度上纠正视频传输线路上的相位失真，是娱乐、电教、监控等视频分配的最佳选择；产品还可在图象信号上按所要求位置、字体、大小叠加各种中、英文字符及图案等。

功能介绍

　　1、本设备经分配输出的每一路视频信号的带宽、峰值电压和输出阻抗与输入的信号格式相一致；

　　2、16通道进，32通道出的分配器能减少设备体积，提高系统的稳定性；

　　3、视频黑白、彩色兼容；

　　4、一路视频输入信号分配成2路视频输出信号；

　　5、分配输出带自动相位校正；

　　6、采用专用视频运算放大器、2倍放大功能；

　　7、视频频率响应平坦；

　　8、可根据用户的需求设置汉字字符；

　　9、多台设备可级联。

设置方法

　　连接好设备

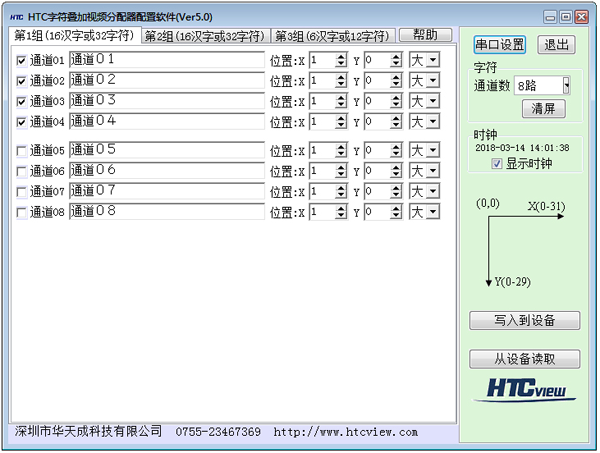

　　启动“多通道字符叠加设置Ver5.4.exe”。

　　1、*.“通道数”对应选输入视频的通道数量；

　　2、每个通道的内容、位置、汉字大小（大、中、小）可以自由设定；

　　3、时钟设置当不选时，设备关闭时钟显示；

　　4、设定好后点“写入到设备”就可以，内容和位置断电保存；

　　5、已写到设备中的内容可以“从设备读取”，并显示到菜单对应位置。

　　时间动态调整

　　【时间调整的设备连接图】

　　连接好设备

　　电脑和第一台设备用两头是母头的电缆一端接电脑，另一端接随机带的串口一分二电缆，设备之间电缆以“手拉手”方式连接。

　　启动“定时发送时间叠加（Ver1.2）.exe”出现以下界面：

　　1、“串口设置”缺省为：波特率9600，1，8，1，n （串口帧约定：采用10位帧。1位起始位，8位数据位，1位停止位，无奇偶校验位）。

　　2、调整时间间隔可以任意设置，一般4个小时一次可以满足使用要求。

　　3、“开机自动运行”选中后，电脑开机后会自动运行此软件。
