图形平差辅助软件NWC图形平差系统是一款简单实用的NWC图形平差辅助软件,只要存在一个已知点,能够算出的控制网,可以帮助用户绘制常见的平面控制图、水准网等。
功能特点
1、 可以绘制平差常见的平面控制网:三角网;三边网;边角网;大地四边形;中点多边形;线型锁;附和导线,闭和导线,无定向导线,支导线,导线网;混合网等等。基本上,只要存在一个已知点,能够算出的控制网,NWC都可以处理。
2、 可以绘制常见的水准网有附和(闭和)水准路线,水准网等。
3、 NWC采用附条件的间接平差模型设计。既可以是角度平差,也可以是间接平差。
4、 NWC以其高度智能的算法,独特的“绘制草图-》输入观测数据”的观测数据输入法,自动分析组成观测方向,自动组成测站信息。NWC也可以采用文本格式数据。
5、 NWC具有自动搜寻附和线路,闭和环路,三角形闭和差功能。独具特色的是,NWC具有自定义线路功能。
6、 NWC具有椭球面方向、边长归算到高斯平面的功能。
7、 NWC提供全面的精度分析,完善的报表输出。
8、 NWC提供强大的、有针对性的控制网图形编辑,具有任意步骤的“撤消”和“恢复”操作,具有与常见绘图软件一致的图形缩放操作,一致的点捕捉功能。具有图形打印以及保存为位图的功能。
使用说明
1、建立一个新工程文件
先运行NWC。
打开菜单:文件 \ 新建。或者工具栏,系统弹出对话框如下图:
点击“浏览”。这里是选择工程文件保存的路径以及文件名称。系统提示保存位置以及名称。这里假定现在输入名称为:ABC。注意,扩展名可以不输入,系统会自动添加。
输入完毕,“确定”,返回上一界面。其它均采用默认设置。
点击“确定”,完成了工程文件的创建。注意,这里建立的是以图形方式输入的平面控制网。

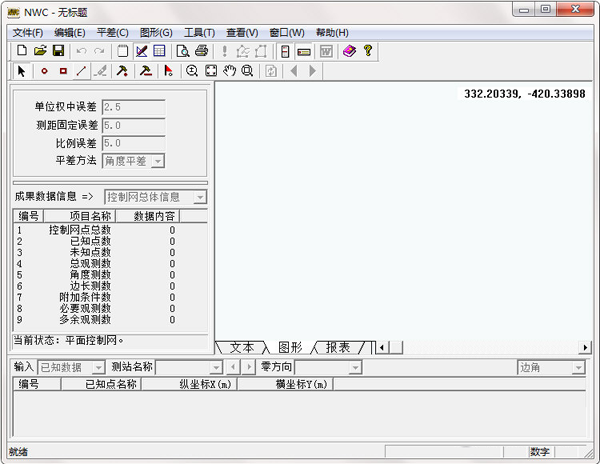

完成之后的系统界面还没有任何数据。
2、 绘制控制网的草图
完成了工程文件的创建,这里实现控制网草图的绘制。
图形绘制工具栏:选择绘制已知点的,这时鼠标变成十字形状。
先绘制两个已知点。绘制方法同一般绘图软件一样,鼠标点击即可。
再选择绘制未知点。完成了点的描绘。
最后,绘制“观测方向”连接相应的观测点。绘制的方法先选择工具按纽,然后在图中连接有观测方向的两个点。
3、录入观测数据以及起算坐标
完成了控制网草图的绘制。现在该输入观测数据了。
但是,数据输入栏却没有任何信息。方法是点击工具栏刷新按纽,立即数据输入栏出现了需要输入的信息。所有已知点点名,观测方向信息等等都已经被罗列出来了。
先输入已知点的坐标。
已知点坐标输入完毕之后,输入观测数据。
注意,这里的观测方向是NWC自动分析给出的。如果观测的零方向不符合要求,自己选择一下即可。不必担心前视方向点顺序错乱,NWC会为您处理好这些小问题。
最后,数据录入完毕。千万别忘了保存,NWC是不会关心这个问题的,也不会提醒你的哦。如果等会直接退出再次打开没有发现任何数据,不要错怪NWC,因为你自己不保存不干NWC的事。
保存方法很简单,鼠标点击工具栏保存按纽一下即可。
4、平差计算控制网
到了这里,大功基本完成。下来需要做的是很简单,按一下键盘的“F5”键。
当您按下F5键,系统自动开始进行数据处理。处理完毕,立即显示成果信息。
到了这里,您已经完成了一个控制网的数据处理工作,剩下的任务就是打印输出成果了。
