坡道计算程序 V1.0 绿色版

　　坡道计算程序是一款专业实用的坡道计算工具，设置中外墙的计算厚度h0为墙厚减掉保护层厚，未考虑钢筋直径，如要求精确，可在输入保护层厚度时加上已算出钢筋直径的一半重新计算。

功能介绍

　　通过设置坡面参数计算实际配筋结果：MBK、As、选用钢筋；

　　通过设置坡面参数计算裂缝控制：As、选用钢筋、Wmax。

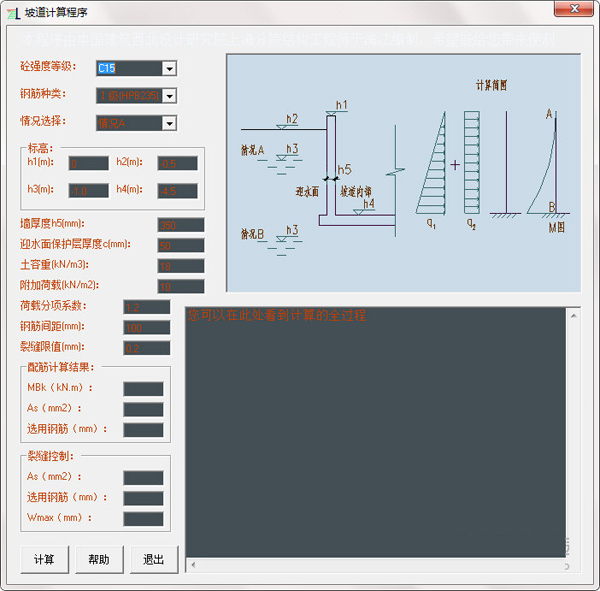

使用方法

　　1、选择砼强度等级、钢筋种类、情况，输入标高、墙厚度、土容重、附加荷载等参数点击计算就可得出配筋计算结果和裂缝控制数值；

　　2、可以在右下角查看详细的结算过程。

计算结果

　　1.荷载计算：

　　（1）水上土压力：

　　a=h3-h4=-1.0- -4.5=3.5（m）

　　b=h2-h3=-0.5- -1.0=.5（m）

　　q11=0.5 * γ * b=0.5 * 18*.5=4.5 （kN/m）

　　MB11 =0.5*q11*b*（a+b/3）=0.5*4.5*.5*（3.5+.5/3）=4.125 （kNm）。

　　（2）水下土压力：

　　q21 =0.5*（γ-10）*a=0.5*（18-10）*3.5=14 （kN/m）

　　MB21 =1/6*q21*a^2=1/6*14*3.5^2=28.583 （kNm）。

　　（3）水压力：

　　q31 =10*a=10*3.5=35 （kN/m）

　　MB31 =1/6*q31*a^2=1/6*35*3.5^2=71.458 （kNm）。

　　（4）附加荷载：

　　q42 =0.5*Qfj=0.5*10=5 （kN/m）

　　MB42 =0.5*q42*（a+b）^2=0.5*5*（3.5+.5）^2=40 （kNm）

　　MBk =MB11+MB21+MB31+MB42=4.125+28.583+71.458+40=144.166 （kNm）

　　MB =η * MBk=1.2*144.166=172.999 （kNm）。

　　2.计算配筋：

　　αs=MB*10^6/（Fc*1000*h0^2）=172.999*10^6/（7.2*1000*300^2）=.267

　　ζ=1-（1-2*αs）^0.5=1-（1-2*.267）^0.5=.317

　　As=Fc*1000*h0*ζ/Fy=7.2*1000*300*.317/210=3260.572（mm2）

　　满足强度控制要求时每延米所需钢筋面积为：3260.572（mm2）

　　满足强度控制要求时选用钢筋为：22@ 100 （mm）。

　　3.计算裂缝：

　　ρte = As/（0.5*1000*h5）=4154.756 /（0.5*1000* 350 ）= .024

　　σsk = MBk*10^6/（0.87*h0*As）=144.166*10^6/（0.87*300*4154.756）=132.946（N/mm2）

　　ψ = 1.1-0.65*Ftk/（ρte*σsk）=1.1-0.65*1.27/（.024*132.946）=.841

　　Wmax = 2.1*ψ*σsk/（2*10^5）*（1.9*c+0.08*deq/ρte）=2.1*.841*132.946/（2*10^5）*（1.9*50+0.08*23/.024=.202（mm）

　　满足裂缝控制要求时每延米所需钢筋面积为：4154.756（mm2）

　　满足裂缝控制要求时选用钢筋为：23@ 100 （mm）。

　　说明：

　　为节约成本，裂缝计算允许误差为5%；

　　如果按裂缝控制要求计算出来的钢筋为 19@100；

　　则实际所配钢筋为 18@200+20@200（依次类推）。
