土石方大师 V2.00 官方安装版

　　土石方大师是一款功能非常强大的项目施工计算应用，软件提供多种计算模式，可以将拍摄的影像添加到软件分析土方，将读取的数据显示在软件，设置相应的计算参数就可以对土方计算，计算结果可以生成报告，方便后期继续查看分析结果。该软件提供详细的影像查看功能，可以设置灯光，可以设置视图，可以添加视点，帮助用户快速读取准确的数据。

软件功能

　　一、数据的处理原理

　　土石方以饼体模型为基准。三维饼体模型：由顶面点集(外圈点、DEM点、补丁点)与底面点集(外圈点、DEM点、补丁点)共同组成。原始数据不足时，由软件智能分类、补充、推算相关点集。

　　二、计算模型

　　①常规型：外业仅需测量物体顶面的碎步点或三维点云(DEM);假定外圈是外凸或内凹的多边形，完全由软件智能封闭外圈及底面等数据。其特点是：快速、简单。

　　适用条件：水平场地或倾斜场地，底面近似于平面、斜面或能由外圈点围成。当外圈是外凸的多边形时，无需设置凹角距;当外圈是内凹的多边形时，需设置凹角距参数。

　　②墙角型：假定靠多个墙角或山壁堆放物体;外业仅需测量物体顶面的的碎步点或三维点云(DEM);完全由软件智能封闭外圈及底面等数据。其特点是：简单、智能。

　　适用条件：墙面近似竖直，底面近似水平的场地。当外圈是外凸的多边形时，无需设置凹角距;当外圈是内凹的多边形时，需设置凹角距。

　　③复杂型：测量的土石方中包含有其他物体(补丁)，外业需测量物体顶面的碎步点或三维点云(DEM)，并测量总体的外圈线及包含物体的范围线，软件可智能扣除包含物体(补丁)。其特点是：直观、智能。

　　适用条件：土石方的外圈形态复杂，或内部包含其他物体的复杂情况。

　　④填挖型：物体堆放在曲面上或者填挖后物体表面为曲面，需提供前后两次的表面三维点云(DEM)数据，软件智能计算体积。其特点是：智能、实用。

软件特色

　　1、土石方大师提供专业的土方计算功能，可以通过读取三维数据计算土方。

　　2、可以将拍摄的影像贴图添加到软件读取数据。

　　3、可以切换影像多种视图，方便读取不同位置的数据。

　　4、提供智能填充功能，缺失的模型视点会自动补充。

　　5、根据软件生成的模型快速计算土方，方便后期设计开挖方案。

　　6、土石方大师允许对多个视点查看，同时获取多个点数据。

　　7、支持查看影像位置信息，读取坐标点数据。

　　8、在图形上计算数据，将多个土方模型底面数据读取。

　　9、提供高精准的计算方式，提高用户计算土方报告的效率。

　　10、适合需要计算挖掘方案的朋友使用，支持对山坡、土堆、石堆、挖填等作业计算土方。

使用说明

　　1、首先将土石方大师安装到您的电脑，可以设置安装地址。

　　2、正在安装，等待安装结束在电脑桌面将其打开。

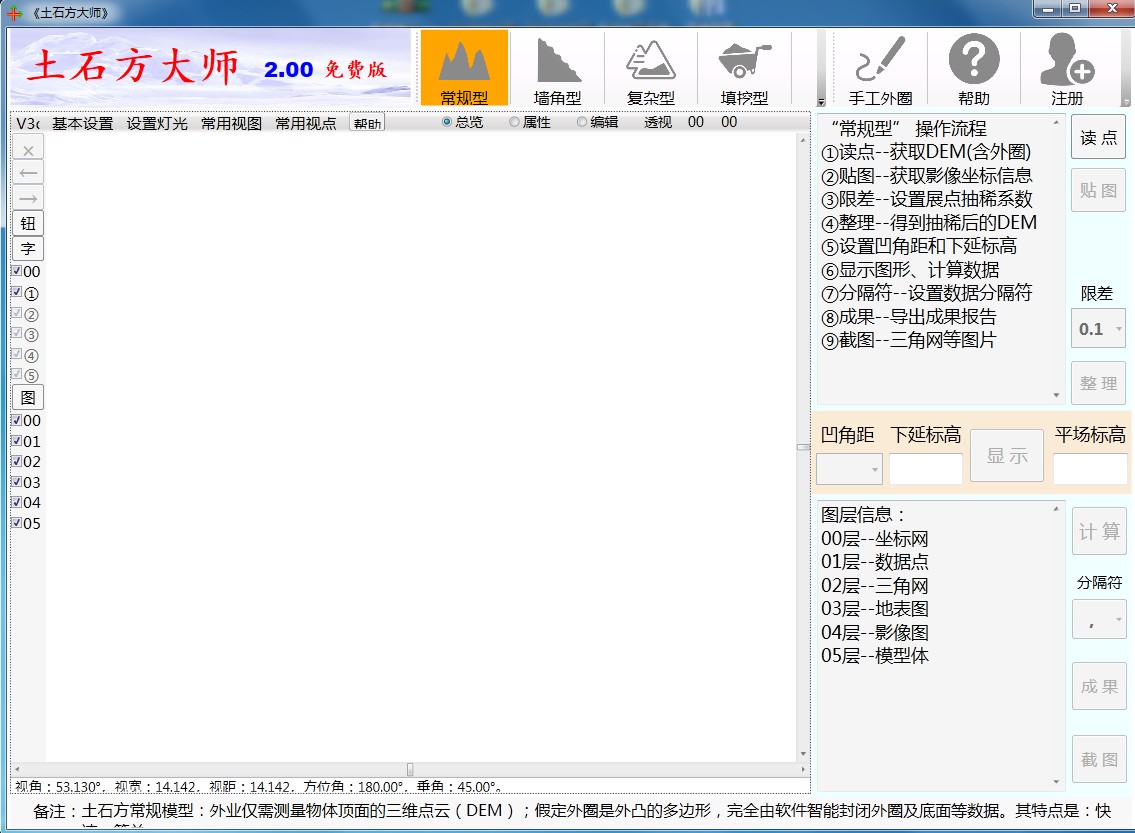

　　3、软件界面如图所示，可以点击右边的帮助按钮产科官方的教材。

　　4、顶部是软件的计算类型，用户需要注册才能使用这款软件。

　　5、基本设置：显现左右底栏、显现左栏、显现右栏、显现底栏、显现信息栏、命中半透明化、命中详细信息、再次确认删除。

　　6、设置灯光：微弱星光、主体光源、环境光、太阳光、放射光、聚光灯。

　　7、透视摄影机、初始示例、默认视角、最佳视图、东视图、Y北视图。

　　8、“常规型” 操作流程

　　①读点--获取DEM(含外圈)。

　　②贴图--获取影像坐标信息。

　　③限差--设置展点抽稀系数。

　　9、图层信息：

　　00层--坐标网。

　　01层--数据点。

　　02层--三角网。

　　03层--地表图。

　　04层--影像图。

　　05层--模型体。
